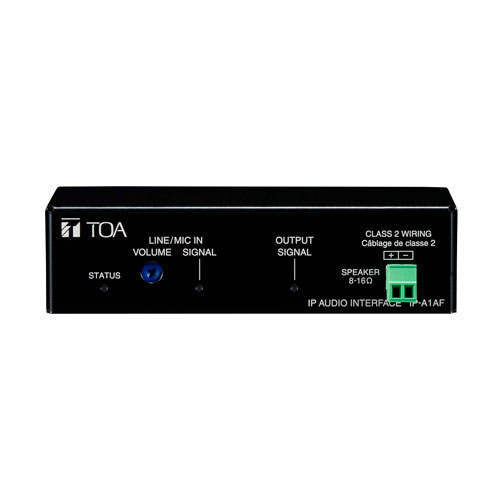

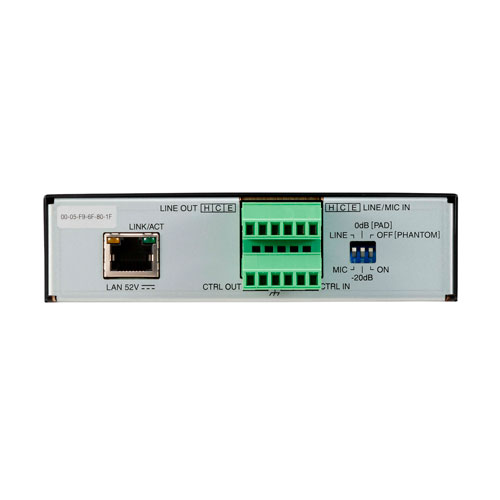

TOA IP音声インターフェース IP-A1AF

概要

ネットワークからの音声をアナログ音声へ変換するインターフェースユニットです。最大１５ Ｗのパワーアンプを内蔵し、任意のローインピーダンススピーカーを接続できます。また、ライン出力と制御出力による外部パワーアンプへの接続も可能です。ＯＮＶＩＦプロトコルによるＩＰカメラシステムと接続した拡声放送や、ＳＩＰによるＩＰ電話システム（ＩＰ－ＰＢＸ）からのページング、マルチキャストによるグループ放送にも対応します。最大２０個の音源ファイルを登録でき、制御入力またはリモートＡＰＩ（ＨＴＴＰ）制御による内蔵音源放送が可能です。

仕様

• 電源:ＰｏＥ＋（ＩＥＥＥ８０２．３ａｔ　Ｃｌａｓｓ４準拠），ＰｏＥ（ＩＥＥＥ８０２．３ａｆ　Ｃｌａｓｓ３準拠）
• 消費電力
  ２２ Ｗ（ＰｏＥ＋給電時，定格出力時），１２．９５ Ｗ（ＰｏＥ給電時，定格出力時）
  ５ Ｗ（電気用品安全法　解釈別表第十二による）
• 定格出力
  １５ Ｗ（ＰｏＥ＋給電時，８ Ω），８ Ｗ（ＰｏＥ給電時，８ Ω）
  適合負荷：８～１６ Ω
• 周波数特性:５０ Ｈｚ～２０ ｋＨｚ
• 音声符号化方式:Ｏｐｕｓ，ＰＣＭＵ（Ｇ．７１１ｕ），ＰＣＭＡ（Ｇ．７１１ａ），Ｇ．７２２
• 音声遅延時間:最少１００ ｍｓ（＊１）
• 放送モード
  ＳＩＰ放送／ＳＩＰ通話：Ｏｐｕｓ／ＰＣＭＵ／ＰＣＭＡ／Ｇ．７２２，Ｐ２Ｐ／ＳＩＰサーバー接続
  マルチキャスト放送　　：Ｏｐｕｓ／ＰＣＭＵ／ＰＣＭＡ／Ｇ．７２２自動認識，２０ポート設定可
  ＶＭＳ放送　　　　　　：ＰＣＭＵ
  内蔵音源放送
  ローカル入力放送：ＬＩＮＥ／ＭＩＣ　ＩＮへの音声を出力
  ※各放送モードの優先度設定可
• 音源ファイル
  最大２０ファイル（保存可能容量：最大８０ ＭＢ）
  対応ファイルフォーマット：
  　ＷＡＶファイル：８／１６／４４．１／４８ ｋＨｚサンプリング　８／１６ ｂｉｔ　モノラル／ステレオ
  　ＭＰ３ファイル：３２／４４．１／４８ ｋＨｚサンプリング　６４～３２０ ｋｂｐｓ
  　　　　　　　　　ＣＢＲ／ＶＢＲ　モノラル／ステレオ
  繰返し再生　　：回数指定（１～１０回），時間指定（５～３６００秒），時刻指定（開始時刻／終了時刻）
  繰返し再生間隔：０～９９秒，再生開始遅延時間：０～９９秒
  トリガー　　　：接点入力またはリモートＡＰＩ（ＨＴＴＰ）
• ネットワークＩ／Ｆ:１００ＢＡＳＥ－ＴＸ，ＡｕｔｏＭＤＩ／ＭＤＩ－Ｘ，ＲＪ４５
• ネットワークプロトコル:ＴＣＰ／ＩＰ，ＵＤＰ，ＨＴＴＰ，ＲＴＰ，ＲＴＳＰ，ＲＴＣＰ，ＡＲＰ，ＩＣＭＰ，ＩＧＭＰｖ３，ＮＴＰ，ＳＩＰ（ＲＦＣ３２６１）
• 音声入力
  １系統　平衡　１０ ｋΩ
  ＬＩＮＥ／ＭＩＣ切換（定格入力　ＬＩＮＥ：０ ｄＢ（＊２），ＭＩＣ：－６０ ｄＢ（＊２））
  ＰＡＤ機能（０ ｄＢ／－２０ ｄＢ（＊２）），ファンタム電源ＯＮ／ＯＦＦ（ＤＣ　１２ Ｖ），ボリューム調整可
  着脱式ターミナルブロック（６Ｐ）
• 音声出力
  １系統　平衡　６００ Ω以下
  定格出力：０ ｄＢ（＊２），着脱式ターミナルブロック（６Ｐ）
• 制御入力
  ２系統　無電圧メイク接点　開放電圧：ＤＣ５ Ｖ，短絡電流：２ ｍＡ以下
  着脱式ターミナルブロック（６Ｐ）
• 制御出力
  １系統　オープンコレクター出力　耐電圧：ＤＣ３０ Ｖ，許容電流：１５０ ｍＡ以下
  着脱式ターミナルブロック（６Ｐ）
• 表示ＬＥＤ
  ＳＴＡＴＵＳ（緑／青／黄／赤），ＬＩＮＥ／ＭＩＣ　ＩＮＰＵＴ（緑／赤），ＯＵＴＰＵＴ（緑），ＬＩＮＫ／ＡＣＴ（緑）
• 停電補償時間: ２４時間（ＲＴＣ時刻保持，４０ ℃）
• 寸法: １２６（Ｗ）×３３（Ｈ）×８０（Ｄ） ｍｍ（突起部を除く）
• 質量: ３９０ ｇ
• 付属品: 着脱式ターミナルプラグ（６Ｐ，本体取付済み）…２，着脱式ターミナルプラグ（２Ｐ，本体取付済み）…１，ゴム足…４，付属ねじ（Ｍ３×６）…４
