パナソニック 同軸変換ユニット WX-SA002

パナソニック 同軸変換ユニット WX-SA002

※メーカー在庫品(在庫状況はお問い合わせください)。

主な機能・特長

• 既設の同軸ケーブルを利⽤して、1.9GHz帯デジタルワイヤレスマイクシステムに簡単リニューアル
• 同軸ケーブルは、最⼤100m まで使⽤可能
• 受信機側⽤、アンテナ側⽤をセットでご提供
• ※ 同軸変換ユニットを1台でも接続した場合、ワイヤレスマイクロホンは最⼤8本までとなります
  ※ アンテナステーションWX-SR152には使⽤できません

本機は、ワイヤレスアンテナとワイヤレス受信機との接続に使用するLAN ケーブル（CAT5/CAT5e/CAT6 ストレートケーブル）を同軸ケーブルに変換するユニットです。
ワイヤレスアンテナとワイヤレス受信機間を同軸ケーブルで配線する場合に使用します。受信機側⽤、アンテナ側⽤をセットでご提供します。

800MHz帯、赤外線ワイヤレスマイクシステムからのリニューアル

• 既設の同軸ケーブルに同軸変換ユニットを接続することで、簡単にリニューアルできます
• 同軸ケーブルは、最大100mまで使用可能です。
• 本機を1台でも接続した場合、ワイヤレスマイクロホンは最大8本までとなります。

設置

天井設置、壁掛け設置、据置設置ができ、⼀般のスイッチボックスにも取付け可能です。

システム構成例


※同軸変換ユニットを接続する場合、ワイヤレス受信機、増設ワイヤレス受信機、ワイヤレスアンテナのファームウェアは全てV5.00以降である必要があります。
　また、ワイヤレス受信機は2020年11月生産（TK ロット）以降に接続できます。

設置・接続時のご注意

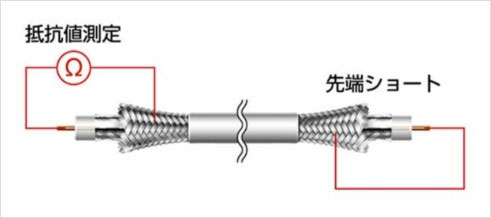

1. ループ抵抗を5Ω以下にしてください
同軸変換ユニットに同軸ケーブルを接続する前に、以下の確認をすることでケーブル長の妥当性や、ケーブル接触不良がないかの確認ができます。

抵抗値が5Ω以上の場合、以下の可能性があります。

• ケーブル長が長すぎる
• 同軸ケーブルの途中に接触不良がある（特に既設の同軸ケーブルの場合はご注意ください）

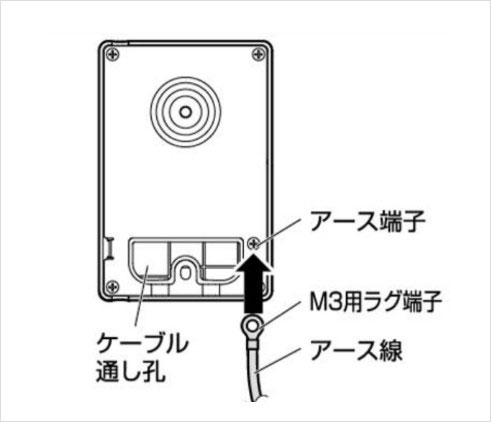

2. 避雷・誘導雷対策のため、アース端子を設置してください。
本機（受信機側）の背面のアース端子にアース線を接続して、接地してください。
抵抗値が5Ω以上の場合、以下の可能性があります。

• 電源コンセントのアース端子などに接続して接地してください。
• アース端子締付トルク 0.59N・m〜0.69N・m 　{6kgf・cm〜7kgf・cm}
• アース線はケーブル通し孔を通して前面に出して配線してください。

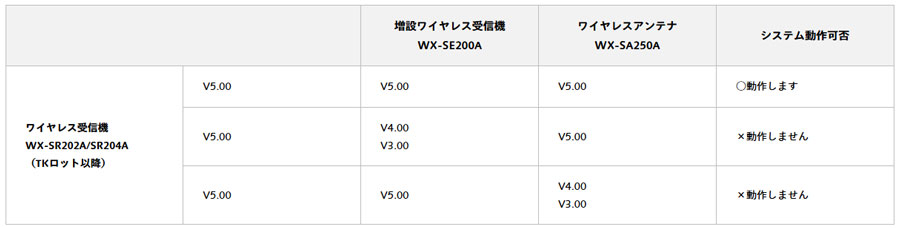

接続動作条件

接続するワイヤレスアンテナ、ワイヤレス受信機、増設ワイヤレス受信機は、すべてV5.00以上の製品ををご使用ください。

仕様

• 電源:供給元：ワイヤレス受信機
• ワイヤレスマイクロホン使用可能本数:最大8本（ワイヤレス受信機に1台以上同軸変換ユニットを接続時）
ワイヤレス受信機能端子（受信機側同軸変換ユニット）

• コネクター:RJ45
• 使用ケーブル:CAT5 / CAT5e / CAT6 ストレートケーブル
• 配線距離:最大5 m
ワイヤレスアンテナ接続端子（アンテナ側同軸変換ユニット）

• コネクター:RJ45
• 使用ケーブル:CAT5 / CAT5e / CAT6 ストレートケーブル
• 配線距離:最大50 m
同軸ケーブル接続端子（受信機側同軸変換ユニット）（アンテナ側同軸変換ユニット）

• コネクター:BNC
• 推奨ケーブル:5C-FB、5C-2V 同軸ケーブル
• 配線距離:最大100 m
• 表示灯（インジケーター）:通電、状態
• 使用温度範囲:0 ℃～45 ℃
• 使用湿度範囲:10 %～90 %（結露なきこと）
寸法

• 本体:約 90mm（幅）×135mm（高さ）×46mm（奥行き）
質量

• 本体:約 0.25kg（受信機側、アンテナ側同軸変換ユニット 各1 台）

メーカーサイトはこちら
